OrCAD BoM PCB FootPrint 엑셀에 추출하는 방법

OrCAD BoM (Bill of Materials) 추출하는법을 알아보자.





도면에서 Tool ->



Bill of Materials 을 누른다.

Line Item Definition 목록 중 아래 항목을 확인한다.







Header:

Item\tQuantity\tReference\tPart\tPCB Footprint

\tPCB FootPrint 추가



Combined property string:
{Item}\t{Quantity}\t{Reference}\t{Value}\t{PCB Footprint}

\t{PCB Footprint} 추가

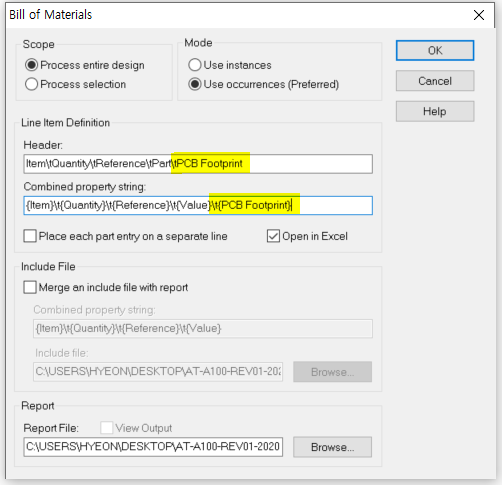

위 사진처럼 PCB 풋프린트 항목을 추가한다.



엑셀파일로 열고 싶다면

Open in Excel 항목을 체크할 것!



그럼 FootPrint가 포함된 BOM을 추출할 수 있다.
