전자용어 mcp,mlcc,pcb,ic 가 뭔가요?

1) MCP

(Multi Chip Package)의 줄임 말로 단일칩으로 만든 반도체를 뜻한다.

여러 종류의 반도체를 하나로 묶어 단일칩으로 만든 반도체를 일컫는다. 최근 휴대용 디지털 기기에 핵심부품으로 등장하면서 주목을 받고 있다.







2) MLCC

(Multy  Layer Ceranic Condencer)의 줄임말로 적층 세라믹 콘덴서를 뜻한다.

콘덴서는 전압을 인가하여 유전체 물질의 두께와 대한 전극 면적에 따라 전하를 축적하는 기능을 하는 수동 부품으로, MLCC는 정전용량 및 정격전압의 용도에 따라유전체 층과 전극면적을 소형 박막으로 다층화한 ChipType의 콘덴서이다.

이들 MLCC는 온도특성에 따른 정전 용량의 변화 범위에 따라 구분된다.



3) PCB

(printed circuit board)의 줄임말로 회로 기판을 뜻한다.



PCB의 재질에는 여러종류가 있는데 대표적인 것이 페놀과 에폭시 입니다.

에폭시 종류의  PCB에는  제조 공정속에 유리섬유가 들어가는 경우가 대부분 입니다.

그래서 엑폭시 PCB의 경우 그라스울 PCB라고도 부릅니다.

장점은 절연성이 좋고 질기고.내열성이 강하며 휨성이 좋습니다 따라서 가격도 비쌉니다.

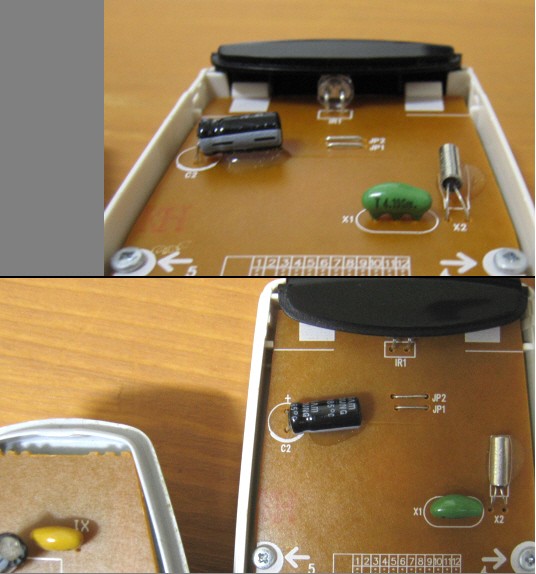

[대표적인 에폭시 PCB] 녹색 입니다.









[대표적인 페놀 PCB] 갈색 입니다.







4) IC

(Integrated Circuit)의 줄임말.

집적회로 , IC 반도체소자를 말한다.

한 기판 위에 부품에서 배선까지를 일관해서 제조한 것이며 회로 자신이 집약된 하나의 부품이다.

IC는 회로의 집적도에 따라 소규모집적회로(SSI), 중규모집적회로(MSI), 대규모집적회로(LSI), 초대규모집적회로(VLSI), 극초집적회로(ULSI)로 분류된다.

회로구성에 따라 바이폴라 IC와 MOSIC로 구분된다.
